[Machine Learning]Covolutional Neural Networks(CNN)(1)
這篇為 Coursera 上 Convolutional Neural Networks 這門課第一週的 Computer Vision、Edge Detection Example 和 More Edge Detection 筆記。
前言：
因為 Deep Learning 的快速發展，所以電腦視覺（computer vision）這幾年也迅速的超展開。像是自動駕駛就受惠於 computer vision 的進步，讓自駕車能更準確的偵測路人和其他車輛，提升安全性；或是人臉辨識系統也變得更厲害，像是手機的人臉辨識解鎖；或是使用 Deep Learning 辨別照片是屬於風景照、人、動物還是車輛等等（像是 iphone 的相簿現在就很變態的會自動歸類照片是什麼）；甚至在藝術作品上都有 Deep Learning 的蹤影。
為什麼要使用 Covolutional Neural Networks(CNN)？
Computer Vision Problem

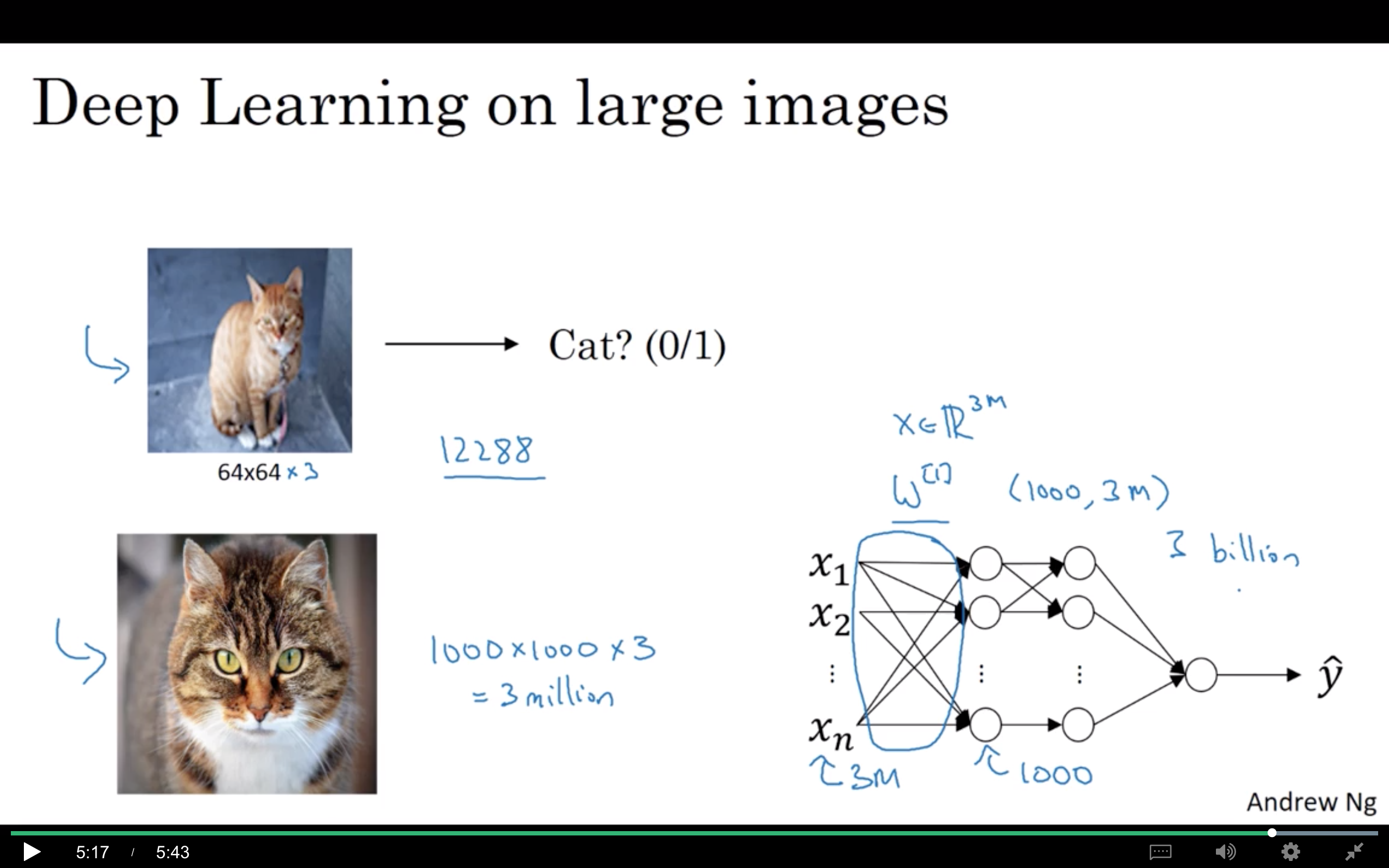

以上圖的例子來看，第一張是 64x64 的照片，第二張畫素則是 1000x1000，這時候如果再加上 RGB 三原色的維度，兩張照片的維度分別會是 64x64x3 和 1000x1000x3。以 Neural Network 來實作的話（右下角），input layer 的 Xn 的 n = 1000x1000x3，如果第一層的 hidden 是 1000 個 nodes，這時候轉換的 W 的維度就會是 1000x3000000，這是不是很 CRAZY？
所以這時候就會碰到以下的問題。
缺點
- 很難避免 overfitting
- 計算上需要大量的電腦效能和 CPU，實在太不切實際了
因此，為了解決的這個問題，我們就需要用到 CNN。
CNN 的流程圖
How the convolution operation works?
現在先來看 convolutional layer 的部分，也是 CNN 非常重要的一個環節。這邊使用 Edge detection 作為範例操作 convolution operation 是如何運作的。
Edge detection example

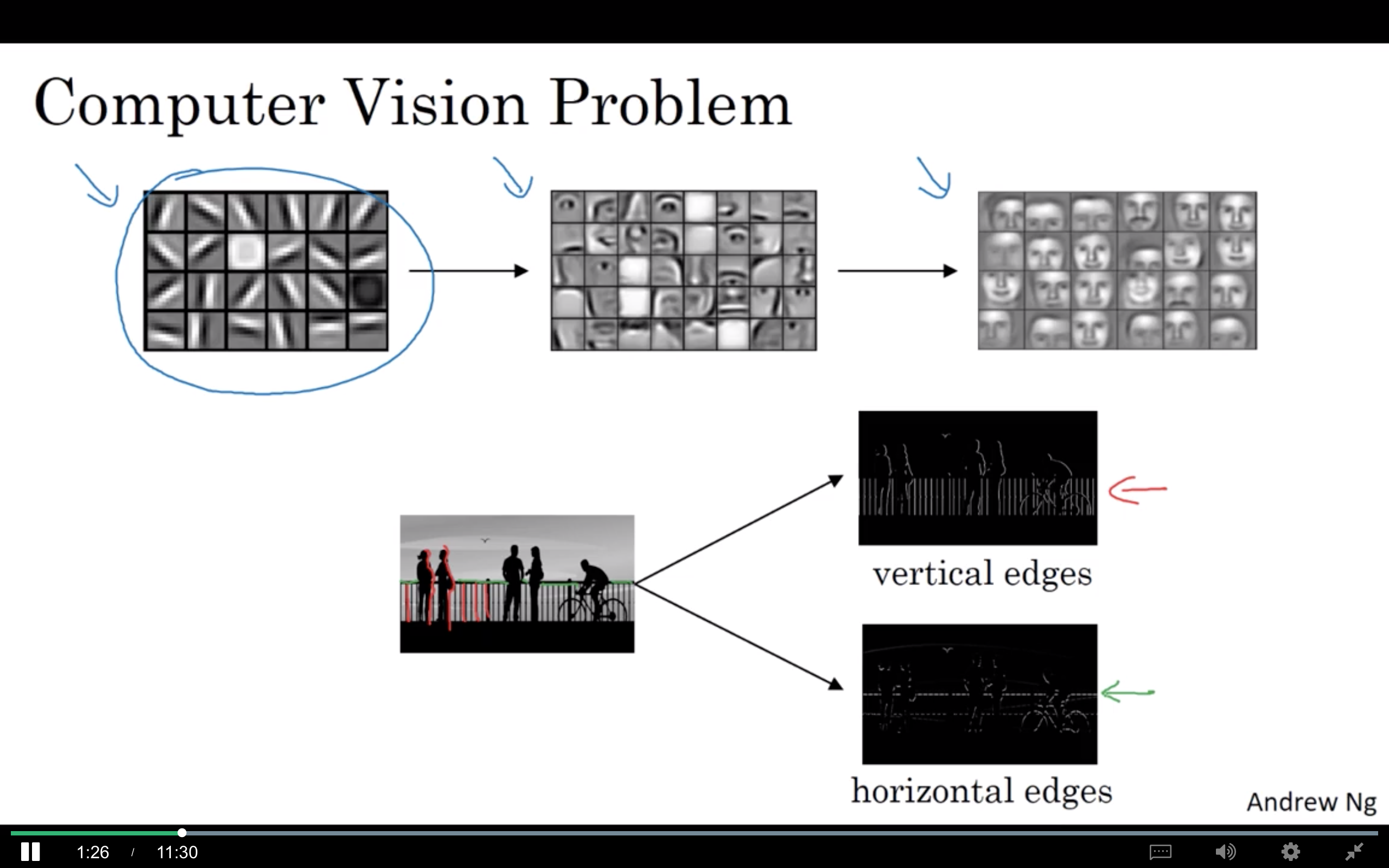

在辨識下圖時我們可能會想要做垂直的邊緣辨識和水平的邊緣辨識。那要如何操作呢？
Vertical edge detection

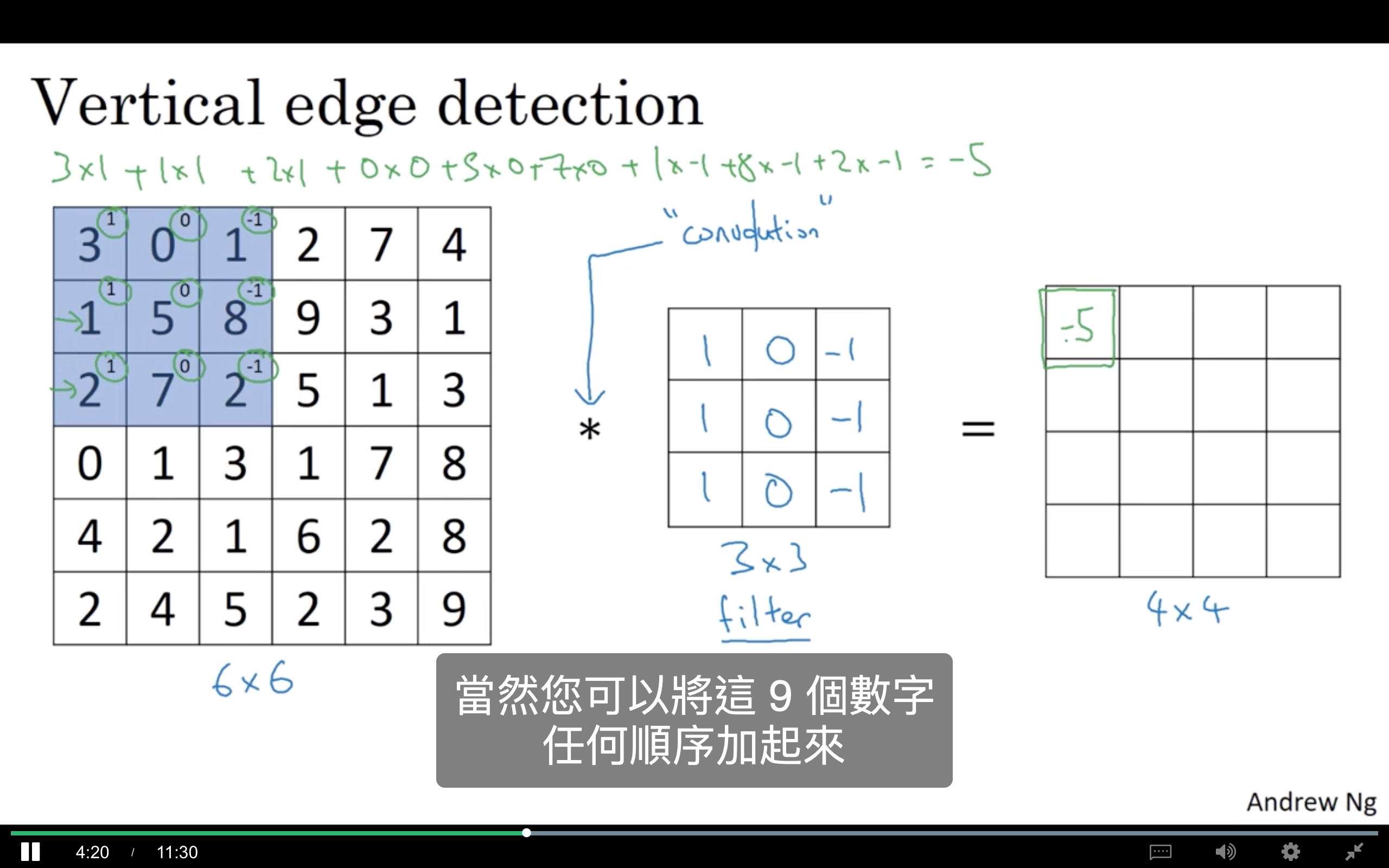

最左邊的圖是一張 6x6 pixel 的黑白圖，每個 pixel 的數字表示灰階的深度，數字越小代表顏色越深。中間是一個 3x3 的 filter，在有些地方會被稱為 kernel，但這門課都會稱作 filter。這樣的兩個 matrix 做 convolution 運算後（用 * 表示），會產生一個 4x4 的 matrix。

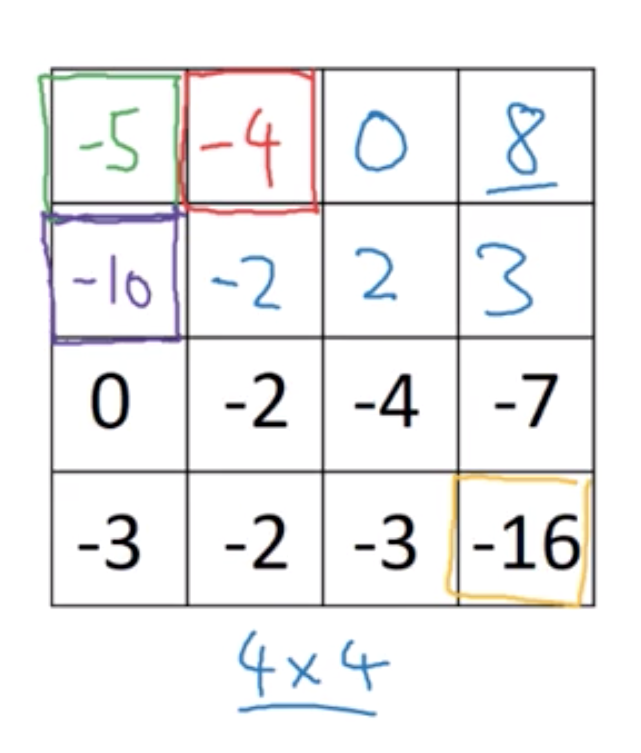

運算方法則是，將 3x3 的 filter 與圖片的左上方 match（如圖片淺藍底），對應到的格子相乘，最後再將九個數字相加。依序移動 3x3 的 filter，如此最後就會產生一個 4x4 的 matrix。
而中間的 filter 可以看到是一個由左至右從淺到深的圖。因為現在做的是 Vertical edge detection，所以才會選擇這樣的 filter。

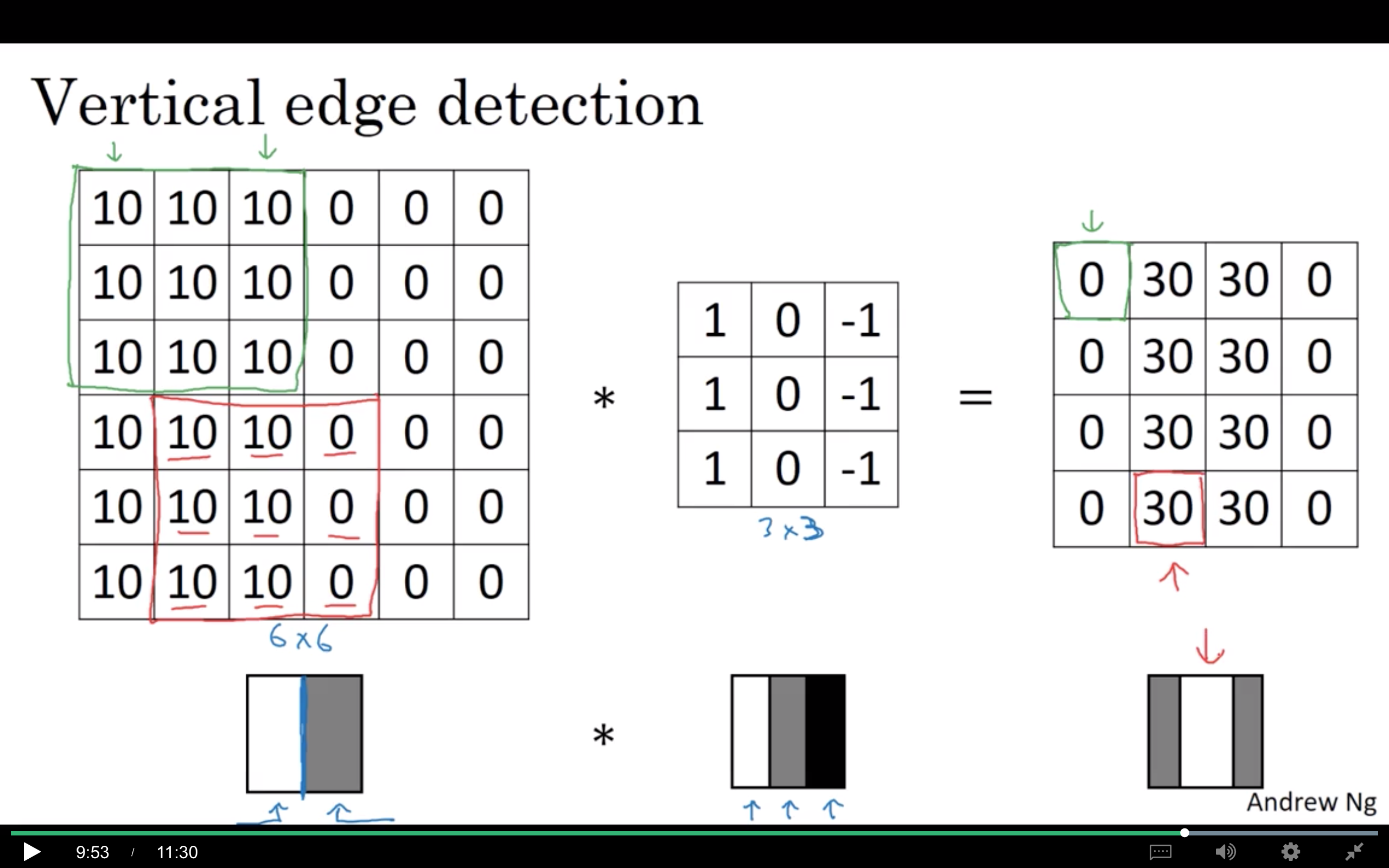

再看一個例子，
我們可以看到，最右邊最後產生的是一個中間一條白色的圖，這就偵測到了我們的想找垂直邊緣的圖（最左邊）的正中間有個邊界。（這個例子看起來邊緣很寬，是因為我們這個圖只有 6x6，如果今天用大一點的圖 1000x1000 就會發現這樣的偵測效果是很好的）

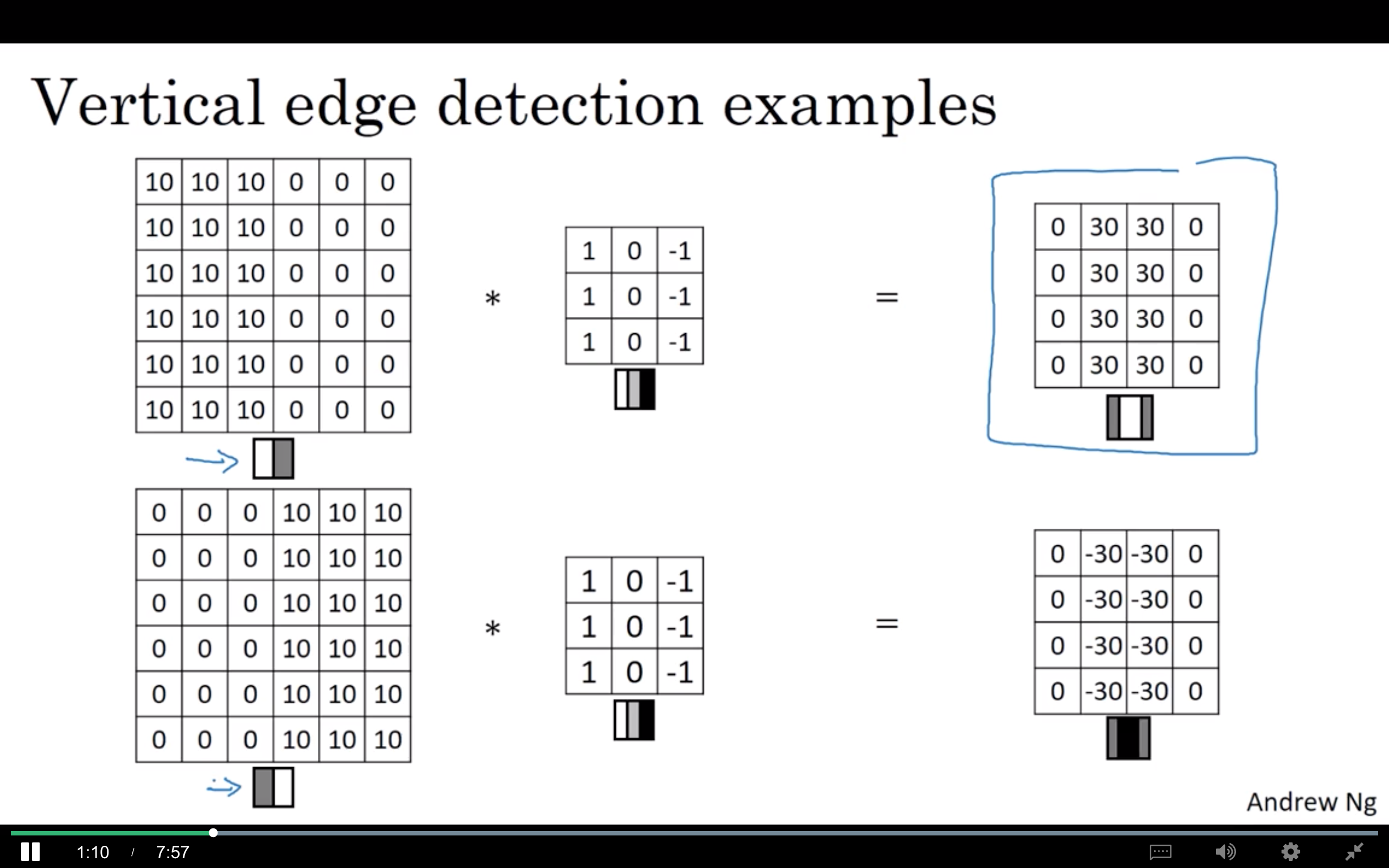

Different transitions
剛剛的例子是由亮到暗（上），現在的例子是由暗到亮（下），會發現時候最後運算出來的 matrix 也會不同，根據中間的數字我們可以知道，這張圖是由亮到暗還是由暗到亮。下圖的中間偵測得到邊緣數字是 -30，如果今天需要偵測的結果需要知道深淺的變化，那數字就是重要的，但如果今天只是要抓邊緣，也可以將 -30 取絕對值，一樣能抓到轉換的邊界。

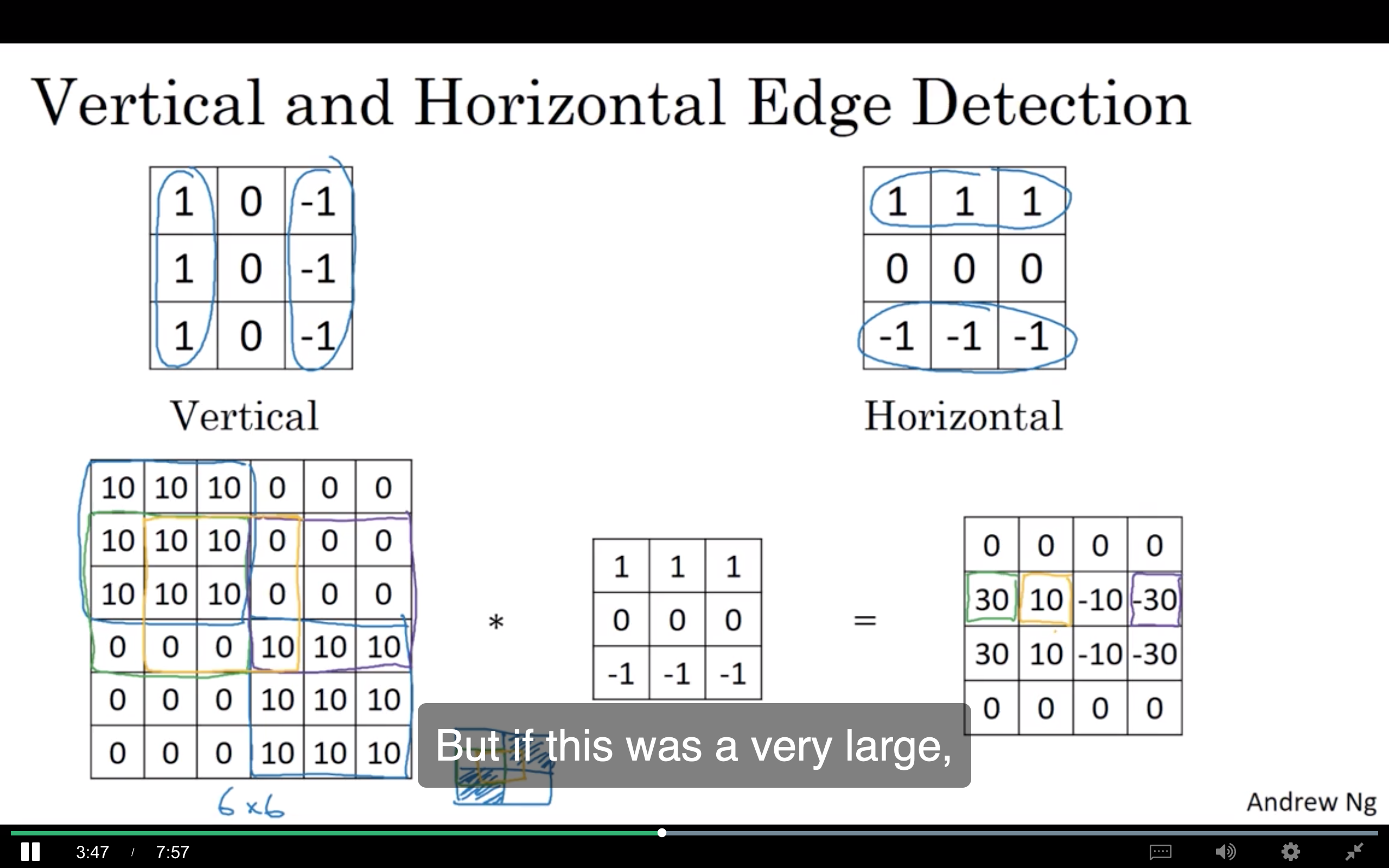

Vertical and horizontal edge detection
看完了垂直的範例，我們再看一下偵測水平邊緣的 filter。
Different filters
從上面的結果可以發現，不同的 filter 可以讓我們偵測出不同的狀況。這邊提了一下兩個 filter，Sobel filter 和 Scharr filter。其實我們可以不需要直接使用現成的 filter，而是可以訓練出一個 filter 針對我們的需求，這之後會再提。
Reference:
Coursera - Convolutional Neural Networks(deeplearning.ai)
